超声检测工序描述及主要指标

作者:钢研纳克无损 来源: 时间:2022-09-26 13:32:26 浏览次数:

检测工序描述

⑴ 检测开始前,首先将一组双金属复合环安装在固定枷中,将固定枷放进旋转检测台的卡槽内。

⑵ 探头进给机构启动工作,带动探头由高位(距离双金属复合环上方一定距离位置)下降至至低位。

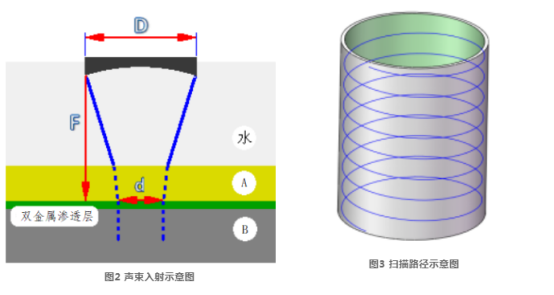

⑶ 扫描开始,探头进给机构带动探头以“检测速度”向上运动;同时,旋转检测台带动金属复合环旋转;二维运动合成,实现对金属复合环螺距0.1mm的步进扫描检测。

⑷ 扫描结束后,探头进给机构带动探头以“快进速度”抬起,回归至高位。

⑸ 更换另一组装有金属复合环的固定枷,重复以上检测过程。

主要功能和指标

 双金属复合环检测灵敏度:Ф0.5mm FBH

⑵ 分界面检测灵敏度:Ф0.5mm FBH

⑶ 重复扫描精度:0.05mm

⑷ 旋转检测台转速:0150rpm可调。

⑸ 探头进给机构进给速度:快进速度02m/min可调;检测速度050mm/min可调。

⑹ 探头从高位到低位→扫描检测至结束位→探头回归高位,整个过程自动完成,且伴有位置传感器和行程开关的控制和保护.
