双金属复合环C扫描检测系统
一、概述

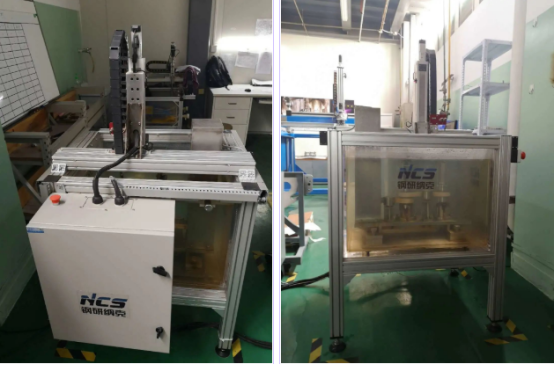

本设备名称为NCS-SCAN/TCB型超声C扫检测设备，专门用于双金属复合环的探伤检验。本设备的主要组成包括：旋转检测台、步进驱动系统、悬臂式探头进给机构、电气控制系统、超声波探伤仪、上位计算机及其软件系统。
检测工艺过程描述：
⑴ 计算机根据扫描计划启动扫描程序，并发送探头进给指令到步进电机系统。
⑵ 步进系统在计算机的指令下驱动检测台旋转和探头垂直匀步进进给，实现探头相对双金属复合环內孔圆周的覆盖扫描。扫描中，探头距金属复合环表面保持恒定水层距离和声束垂直入射，并将金属复合环圆周旋转的计数信号发送给计算机。
⑶ 超声波探伤仪将探头信号进行处理和采集，并发送给上位机。
⑷ 上位机将收到的数据进行成像和存储，形成实时的C扫图像。
⑸ 操作人员根据检测要求，对C扫图像进行分析和评估。

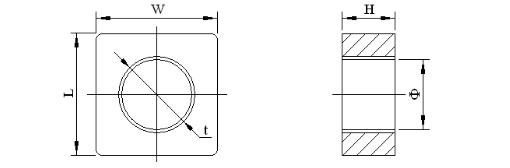

双金属复合环的外形图
