在工业超声检测领域，有一个常被忽视却至关重要的概念——“组合频率”。你是否曾疑惑：探头外壳上明明标注着 2.5MHz 或 5MHz，为什么在计算近场长度或评估缺陷时，结果却总是有偏差？

今天，我们就来深入聊聊“组合频率”到底是什么？为什么要测它？以及如何依据标准精准测定它？

一、什么是“组合频率”？为什么它比标称频率更重要？

很多新手朋友会有这样的误区：认为探头铭牌上的频率就是实际工作的频率。

这里有一个核心知识点：标称频率≠实际工作频率。

标称频率：是根据压电晶片的厚度和声速，通过理论公式计算出来的固有频率。这是由探头生产厂家在设计时给定，并直接标注在探头铭牌或外壳上的频率值。

组合频率：是超声波检测仪和探头在实际连接、激发后，真正发射并在工件中传播的声波频率。

由于仪器发射电路的阻尼特性、电缆的电容效应以及探头内部匹配层的影响，实际发出的波形往往会发生畸变，导致中心频率发生偏移。

而我们在计算近场长度、半扩散角、评估缺陷当量时，依据的都是这个实际工作的组合频率。如果组合频率偏差过大，会导致检测灵敏度下降，极易造成漏检或错检。因此，测定“组合频率”才是确保检测质量的关键一环。

二、什么时候测定组合频率？

根据行业标准《承压设备无损检测 第3部分：超声检测》（NB/T 47013.3—2015）的规定，在以下三种情况应对仪器和探头的组合频率进行测定：

1、新购置的超声检测仪器和（或）探头；

2、仪器和探头在维修或更换主要零部件后；

3、检测人员有怀疑时。

此外，标准里规定了每年至少进行一次校准。无论平时使用多么频繁，每年都必须对仪器和探头的组合频率进行一次全面体检并记录。判定合格的标准是：实测频率与标称频率的偏差不得大于±10%。

三、如何来测定组合频率？

NB/T 47013.3—2015中明确指出，仪器和探头组合频率的测试方法参照JB/T 10062。这是一套基于“脉冲回波法”的经典测试流程，具体操作步骤如下：

测试设备：

1、超声波探伤仪器；

2、对比试块DB-P中声程为被测探头近场1-1.5倍的试块；

3、示波器。

测试步骤：

1）按照如图1所示的连接测试设备

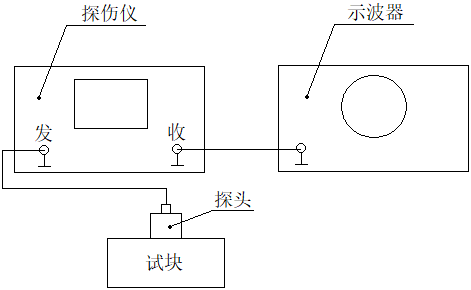

图1连接测试设备

2）调节探伤仪的发射强度，使被测探头阻尼电阻值接近其等效阻抗值。

3）将探头对准试块底面，并使第一次底波幅度最高，用示波器观察底波的扩展波形，如图2所示。在这个波形中，以峰值点P为基准，读取其前一个和其后二个共计三个周期的时间T₃，把T₃作为测量值。

4）按照公式（1）计算回波频率

                            f =3/T₃            (1)

5）当波形无法读取三个周期时，可以读取的峰值点前一个和后一个共计两个周期的时间T₂，并按 f =2/T₂ 计算。
