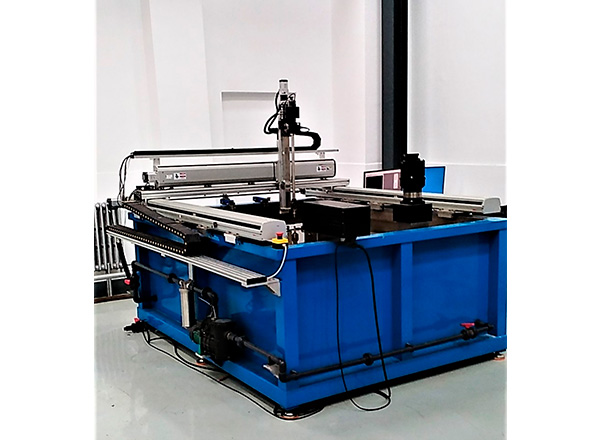

美国PAC盘环件C扫描检测系统

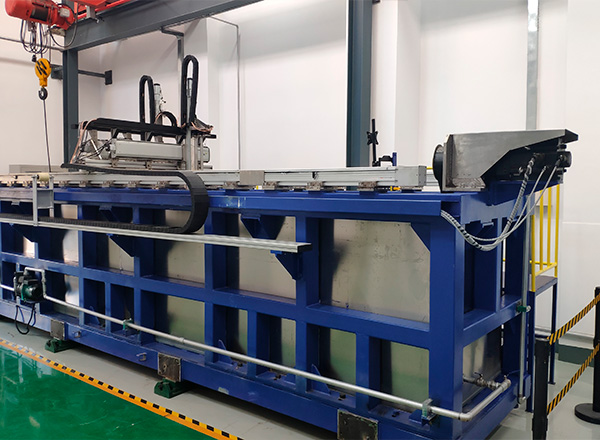

大棒C扫描系统

主要技术指标：

（1）板材扫描范围：1800mm×1400mm×600mm（长×宽×高）；

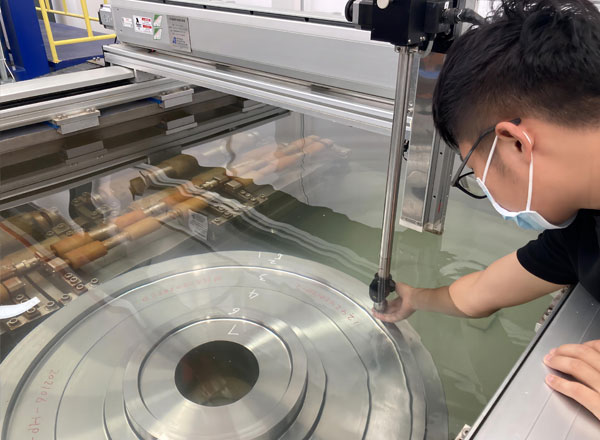

（2）盘件检测范围：直径Φ10-Φ1200mm，高度：100mm~500mm；

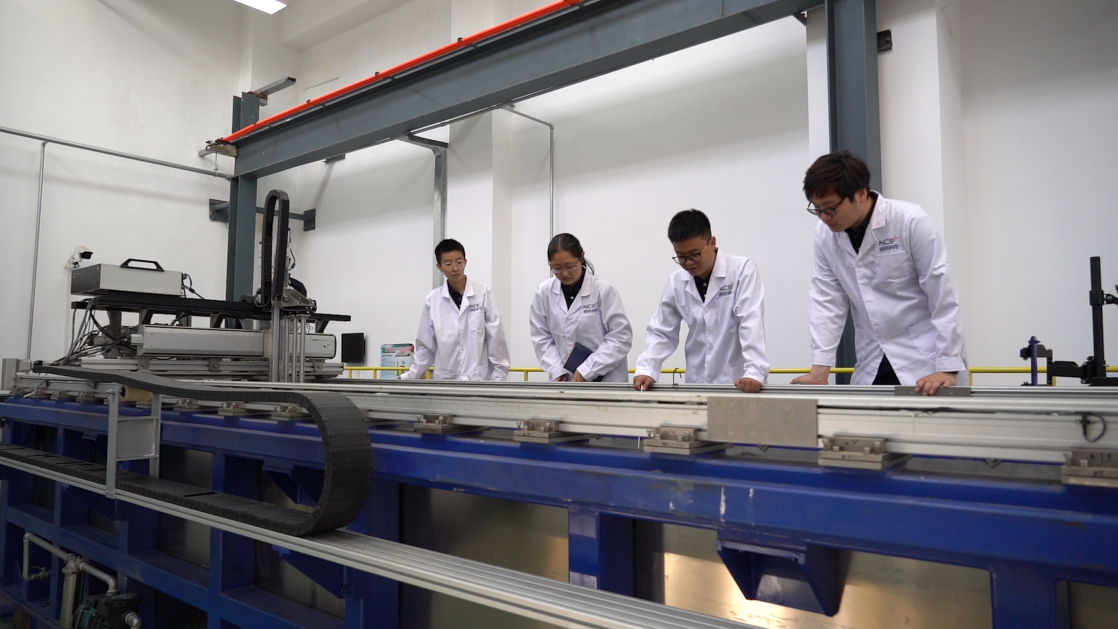

（3）棒材检测范围：直径Φ30-Φ300mm，长度：100mm~6000mm。

（4）系统X/Y/X轴运动机构重复精度≤0.02mm。W轴旋转精度≤0.1°；

（5）系统X/Y轴运行速度500mm/s，Z轴运行速度200mm/s，三轴步进均≤0.01mm；

（6）频率范围：1～ 32MHz

用途：

超声C扫描检测主要应用于大面积、复杂工件及关键部位定量检测，如：在役储罐底板及罐壁腐蚀、超声波C扫描成像管道内外壁腐蚀及横/纵向裂纹、超声波C扫描成像钢板夹层、容器内外壁裂纹及腐蚀等复合材料检测、粘接面检测、钎焊检测、扩散焊检测、靶材检测、金刚石刀片检测、钢管管壁腐蚀检测、蜂窝焊接质量检测、容器壁检测、铸锻件检测，及金属管材、棒材、板材等的超声波成像检测。
